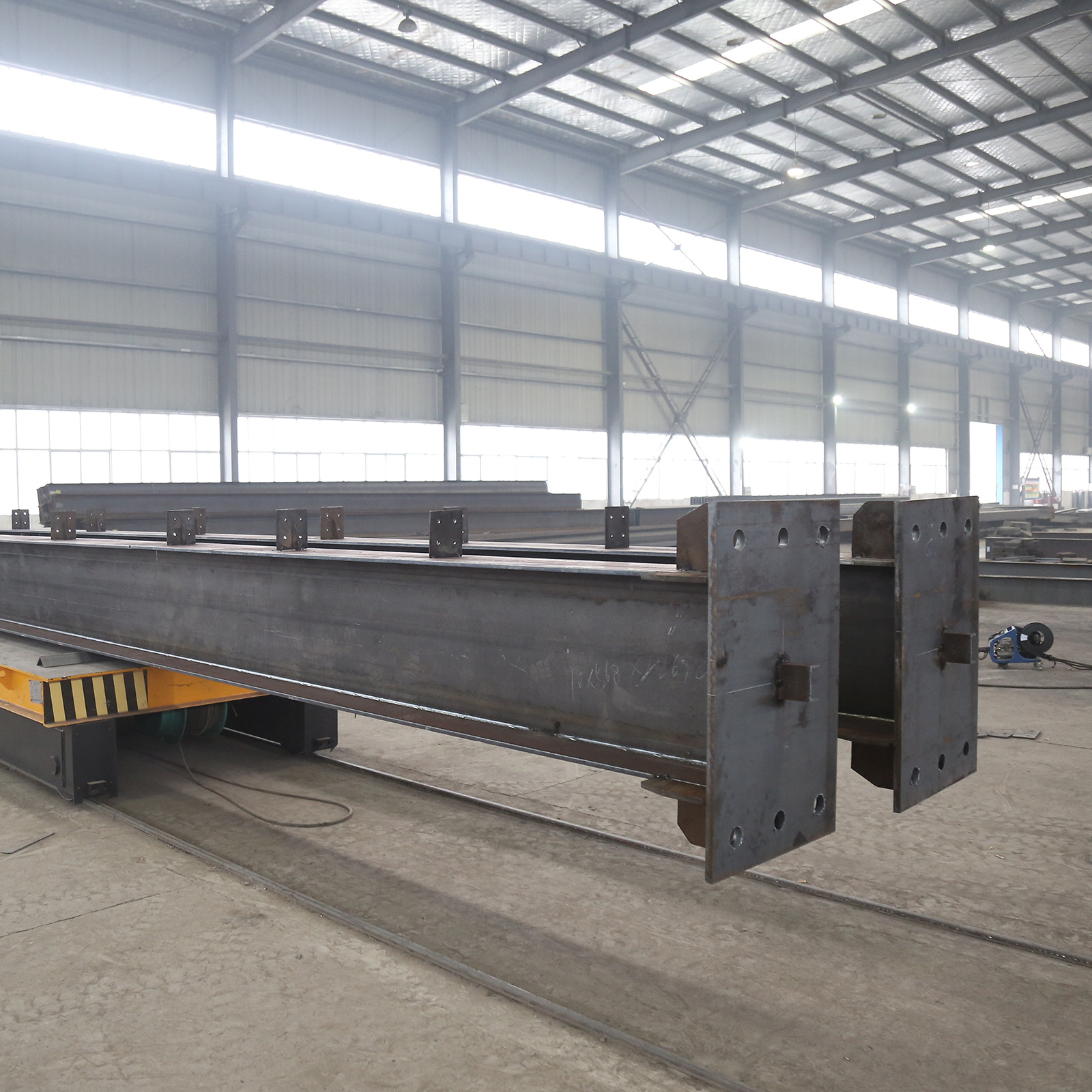

Yon ekspansyon magaz logistik an Sid-Ès anpil te konn gen pwoblèm de semèn aprè demaraj monte ase anpil. Pèmi bay kolòn ase te pase ispeksyon vizyèl, men lè purlin to a riv pou konekte, twou boulon yo te manke alinyman pa 12 milimèt — sa ki te kapab arete tout sekans kadraj la. Koz rasin anpil te rive nan nivo baz plak ki te fè pi vit ke dèyè epi sòti yon verifikasyon vètikalite apre grout. Kòrèk sa yo kolòn ase te pran twa jou travay ki pa planifye epi ajoute 4 200 $ nan kòt travay ak kòt krèn ki te sòti nan sèvis.

Vètikalite kolòn pa sèlman yon konsèn estetik. Yon kolòn ki pen koulòn akyè transfere chak kaw pou fè presyon anpil sou koneksyon pout, boulon ankre fondasyon ak sistèm retenn nan fason ki pa sipoze nan desen struktiral la. Si yon koulòn mete dwa nan bon pozisyon l pandan instalasyon anpil pwoblèm kapab siveyn nan chak lòt travay ki siveyen.

Poukisa koulòn akè se deplase nan pozisyon vètikal l pandan instalasyon an

Pwoblèm Fondasyon ak Plak Bas

Sous ki pi kouran pou mizalinman koulòn a kòmanse anba nivo tè a. Gwoup boulon ankre ki koule nan konkrè fondasyon anpil fwa pa rive nan pozisyon perfè — tolerans ±3 a ±5 milimèt se kouran menm lè yo itilize yon modèl pou plase yo. Lè yon koulòn akyè plak bas rete sou yon sifas fondasyon ki pa nivo, koulòn an pral penche avan premye boulon an sere.

Nèt nivo anpil sou plak baz la bay mekanis ajustman premye a pandan montaj. Chak nèt dwe mete nan yon elevasyon ki siveye ak yon nivè laser oswa yon nivè optik ki fonde sou yon referans sit. Sòti pas sa a epi relye sèlman sou pak shim kapab pouse kolòn yo sanble pa bon direksyon lè koule grout la separeman sou plak baz la. Grout ki pa rekontrakte ki versye aprè alinyman final bloke pozisyon kolòn nan mannyè definitif — men sèlman si kolòn nan te korekteman pozisyone avan versyon anpil.

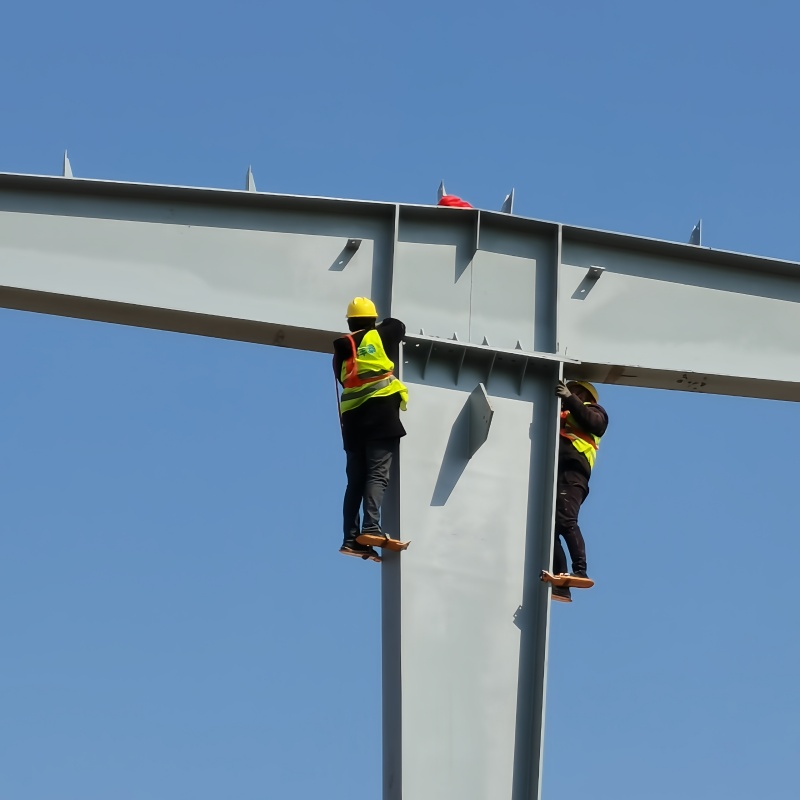

Sik montaj ak efè souten pèmanan

Monte kolòn akèy sèlman — youn pa youn san ralay ak travè — fè chak kolòn sib pou vènt, vibrasyon machin, ak ekspansyon tèmik. Yon kolòn ki mezire perfekteman bon direksyon a 8 a.m. kapab deplase 5–8 milimèt nan mitan aprèmidi sèlman paske diferans ti chofaj solè a sou sifas akèy la.

Sikans monte a dwe asosye kolòn ak baryè ki konekte yo tanke posib, pou kreye kad rijid ki kapab reziste mouvman. Kòd sijis oswa soutyen pip ajiste kap ankre sou tè a bay estabilite jiska kounya definitif konplete. Chak soutyen bezwen monitò tensyon — si yon sèl kòd sijis serre twò fò, sa kapab tire yon kolòn nan pozisyon dirèk la menm jan ak si li pa soute du tout.

Vefikasyon pas-a-pas vètikalite kolòn akè

Kouran outi ak konfigirasyon

De teodolit pozisyone nan 90 degre lèn kont lòt la se konfigirasyon estanda pou mezire vètikalite ak presizyon. Chak enstriman dwe ete plase a yon distans ki egal oswa pi gwo ke 1,5 fwa hauteur kolòn nan pou minimize erè angilè. Yon dispozitif laser plimb ofri yon alternatif pou kolòn nan enteriè lè linye vizyèl teodolit renkontre obstak.

Anpè fè mesiray, koulòn anpil dwe mak pou pwen sibè nan bò infe ak bò siperi sou de fas perpendikilè. Mak referans sa yo dwe aplike nan atelye fèbrikasyon anpil sou baz li teorik koulòn anpil — mak ki aplike nan kote travay la fèt konn pwodui erè akimile depi kominisman.

Kòd pratik estanda Institi Ayisyen pou Konstrikson Ase (AISC) spesifye yon tolerans monte ki sifizan pou plumbes koulòn inividil 1:500, sa vle di yon koulòn 10 mèt koulòn akyè kapab devye jiska 20 milimèt nan pozisyon vètikal la. Tolerans pi serè ki spesifye nan desin monte pwôjè a pral anpil sou tolerans sa a pa defò.

Pwosedi mesiray ak koreksyon

Sikans sa a sive yon patèn ordone. Premye, verifie nivo plak baz la ak yon nivè mekanik — rezoud pwoblèm nivo fondasyon anpil avan eseye korektyon vètikalite a evite konbat de pwoblèm nan menm tan anpil. Dezyèmman, wè kolòn nan ak teodolit premye a epi li devyasyon an nan mak pòsè a relatif ak mak baz la. Twazyèmman, repete ak teodolit dezyèm la sou fas perpendikilè a.

Koreksyon anpil fè lèvè oswa bese nèt nivo ki anpil sou plak baz la — toune yon nèt yon kou sèlman sou yon filet M30 estanda chanje pozisyon tèt kolòn nan pa aproksimativman 3,5 milimèt nan yon hauteur 10 mèt. Pliyè piti koreksyon ak mezir yo refè ant chak koreksyon bay rezilta pi reliab pou sa ki yon sèl gwo koreksyon.

Aprè kolòn an rive nan pozisyon vètikal nan tolerans sou de aks la, nèt plak baz la bloke epi koneksyon kolòn ak poutre a serre toutan. Yon vèifikasyon final avan koule kòb konfime ke anyen pa bouge pandan seraj nèt la.

Strateji pratik pou prevansyon

Vefikasyon fondasyon an avan instalasyon

Avan nenpòt koulòn akyè rive sou sit, fondasyon an dwe fè yon sòndaj. Pozisyon boulon ankre yo vefiye kont yon modè oswa yon rej kote yo fè sòndaj la. Nivo pwòjeksyon boulon yo mezire epi tout boulon ki twò kout oswa twò long idantifye pou koreksyon. Sifas kones la nan zòn ki sèk pou chak goup boulon vefiye pou nivèl — pwen ki pi wo a raspe, pwen ki pi bas a note pou ekstra epesè gròt. Pwosedi vefikasyon sa a ki dure yon jou evite semenn kòrek syon sou sit.

Pwotokò dokiman ak siyati

Lè lekri final kolòn an sou chak aks, ansanm ak dat, è, tanperati envirònman an ak nimewo seryal teodolit la, note sou yon fey ispeksyon montaj. Dokiman sa a sèvi de pwòp: li pèmèt prèv konplisyon pou dosye kalite pwôjè a, epi li bay done referans pou nenpòt enkwest ki kapab fèt nan lavenir si pwoblèm alinyman sòti pandan fas konstrik syon ki sivi.

Kesyon yo poze souvan

Kil mwayen ki itilize pou vire si yon kòlòn akèy se dwa?

De teodolit pozisyonnen a 90 degre lèn kontre lòt la bay metòd mesir primè, ak aparèy laser plumb sèvi pou kòlòn ki gen vizibilite bloke. Yon nivè mekanik konfime nivo platfòm nan anpil avan kòmanse mezire plumbnes, tandiske tòs klenche kalibre konfime ke nivèlè nèt yo kenbe tensyon konstan toutan sèkans rejis la.

Ki kantite deviasyon ki bon pou yon kòlòn akèy?

Kòd pratik estanda AISC spesifye 1:500 kòme deviasyon plumbnes maksimòm otorize — sa vle di 20 milimèt pou yon kòlòn ki gen longè 10 mèt. Desin montaj spesifik pou projè a kapab impose tolerans pi restriztif, patikilyèman pou kòlòn ki sipo kran ral, ekipman presisyon oswa pwen atache pou kourten-mor kote erè akimile afekte plizyè sistèm konstrikson.

Poukisa kòlòn akèy sòti nan plumb aprè instalasyon inisyal la?

Ekspansyon tèmik sòti nan sòlè direk kapab chanje pozisyon kolòn nan 5–8 milimèt anpil lè koule nan kèk è. Sètman fondasyon pandan kourisaj gròt, chak sou kolòn ki pa sifisaman siji, ak vibrasyon sòti nan ekipman pwochin tout kontribiye nan mouvman apre instalasyon. Sijisyon pèmanan ak tenyon ki siveye kontrole evite plispatou mouvman sòti nan kondisyon natiyè jiskaske koneksyon kad pèmanan bloke pozisyon kolòn.

Kwando separe yon mezir vètikalite kolòn pandan instalasyon an?

Mezir sa a fèt nan twa pwen krifik: imedyatman aprè kolòn an pose sou nòt nivo ak siji pèmanan, yon fwa ankò aprè konesyon travè ki rachi ak boulon pou fòme yon kad rijid, ak yon fwa final jis avan gròt ki pa rapetisie verse so baz kolòn an. Sòti pwen konesyon trave a se yon erè koman — sere boulon anpil fwa chanje pozisyon kolòn an lejèman.

Eske posib korije yon kolòn aprè gròt la verse?

Korektyon yon kolòn ki gen grout se koute chè epi pran anpil tan. Plak baz la dwe desbolte, grout la dwe retire ak yon mato ak tout sèkans nivo a dwe repete. Nan ka ki pi grav yo, boulon ankò a bezwen ranplase. Kòt vèifikasyon korek avan grout la se yon ti fraksyon sèlman nan kòt korektyon apre grout la, ki kapab depase 2 000 $ pou chak kolòn nan travay, machin epi materyèl.

Ki standad yo ki reji tolerans monte kolòn akè?

AISC 303-22 (Kòd pratik estanda pou bati ak pont akè) bay kad tolerans prensipal Amerik Nò. EN 1090-2 kouvri kondisyon ekzekisyon nan mache Eropeyen. ISO 10721-2 pran sò so konsèn sou tolerans fèbrikasyon ak monte struktir akè pou pwôjè entènasyonal. Spesifikasyon pwôjè a toujou prèvè sou valè kod defò.
